SX-85型，喷涂绿氢的电解水制氢电解槽涂层设备全自动生产线

型号：SX-85 等离子喷涂设备

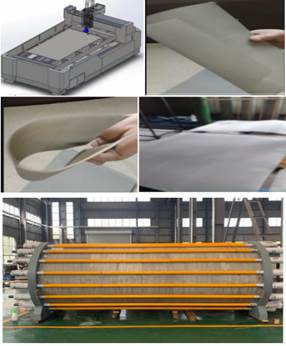

功能：喷涂绿氢的电解水制氢电解槽涂层 ,制氢电源集成氢储能，镍铝涂层生产线含有平台为长约 7 米，宽 3.4 米，内含 2.4 米宽的载物台，载物台上 有双层格珊，每层平台大小尺寸是 2.4 米 X2.4 米规格，采用伺服电机传动的双滑 台循环喷涂方式，生产期间，工作人员在喷涂房外面批量叠压放入待喷镍网，镍 网沿着滑台方向自动进入喷房，喷涂后自动划出喷房外，由人工取走，完成喷涂， 该工艺为不间断连续喷涂加工。床身采用蜂巢式结构、再整体焊接成型，横梁采用内蜂巢式结构，折弯成型整体焊接工艺，床身、横梁结构刚性好。 蜂窝漏斗式除尘系统，下端相对式的密封布局，有效的除去了喷涂时产生的大量的粉尘。 轨道式机械手移动机构采用桁架式安装，机械手末端夹持等离子喷枪，从而高效率协作进行联动喷涂作业。

效果：

双层自动格栅载物平台，由整条方通拼焊而成，每个节点都采用超厚龙骨，

保证长期使用，床身不下塌，结构稳固。 采用双载物平台输送工件，两个平台上下交错平行，做到了无间歇式作业。 本系统控制行走规划，采用量身定制的专用设计程序，可通过方便快捷的实

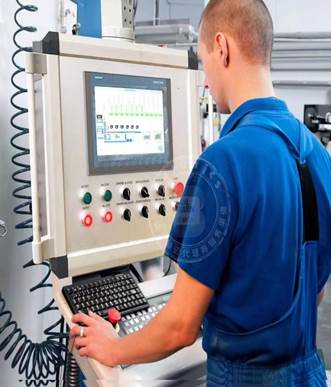

现编程，自动操纵一台机械手喷涂。 系统控制柜，将运行监控，驱动，控制程序集成于流水线，通过屏蔽线缆进行远端控制。

 自动喷涂平台规格参数和配置:

 最大材料宽度(mm) 2200*2200

机械手轴工作范围(mm) 2300*2300

 定位精度 ≤0.03mm/m

 重复定位精度 ≤0.02mm

 综合定位速度 60-80m/min

 电源要求 电压 380V，频率 50hz

特点：本喷涂平台主要包含了平台机架、吸尘漏斗、双层自动格栅载物平台、两台轨道式六轴机械手机构，双平台滑道，精密齿条滑道、伺服电机、减速机、防尘 装置，控制系统。

配套组成：制氢镍网开发了自动喷涂平台(SX-2550PA 型)

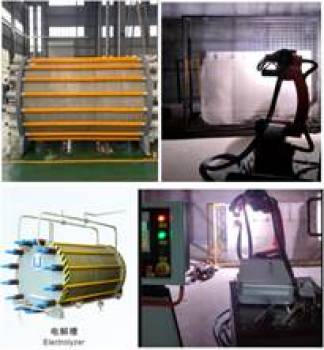

应用领域：制氢电源集成氢储能，太阳能发电，成风能再生能源，节能风电技术，光伏发电，电网铁塔，绿氢项目 ，电解水制氢，绿氢的电解水制氢电解槽，电解槽氢氧压力差平衡，氢气纯度99.999%，鎳网涂层单独销售，碱性电解槽和PEM电解槽（成熟大规模应用和小规模运用）喷涂雷尼镍，可再生能源电解水制氢储能应用前景广阔
